Edelstahl-Schränke Freistehend
Edelstahl-Schränke Freistehend
Edelstahl-Schränke Freistehend
- Speziell für Heavy-Duty-Anwendungen in rauen Umgebungen entwickelt
- Ideal für große Komponenten oder komplexe Montagekonfigurationen
- Sockel mit abnehmbaren Blenden vorn und hinten
- Edelstahl AISI 304 (EN 1.4301) oder 316L (1.4404)
- Schutzart IP66
Zugang von einer
und von zwei Seiten
Speziell für Heavy-Duty-Anwendungen
in rauen Umgebungen entwickelt
Sockel mit abnehmbaren
Blenden vorn und hinten

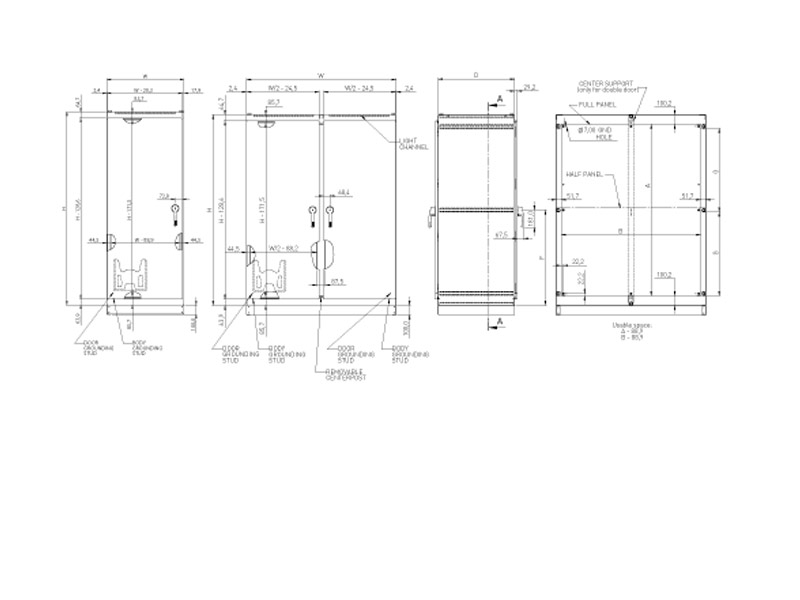

Technische Daten
Standardprodukt; Zugang von einer Seite
|
Katalognr. |
Beschreibung |
Material |
H [mm] |
W [mm] |
D [mm] |
F [mm] |
G [mm] |
Montageplatte |
|
A2066SSFS |
A2066SSFS IP66 ESt304 mit offenem Sockel |
304 |
2000 |
600 |
600 |
999,6 |
875,1 |
A20P6F1GE |
|
A2086SSFS |
A2086SSFS IP66 ESt304 mit offenem Sockel |
304 |
2000 |
800 |
600 |
999,6 |
875,1 |
A20P8F1GE |
|
A20106SSFS |
A20106SSFS IP66 ESt304 mit offenem Sockel |
304 |
2000 |
1000 |
600 |
999,6 |
875,1 |
A20P10F1GE |
|
A20126SSFSD |
A20126SSFSD IP66 ESt304 mit offenem Sockel |
304 |
2000 |
1200 |
600 |
999,6 |
875,1 |
A20P12F1GE |
|
A2068SSFS |
A2068SSFS IP66 ESt304 mit offenem Sockel |
304 |
2000 |
600 |
800 |
999,6 |
875,1 |
A20P6F1GE |
|
A2088SSFS |
A2088SSFS IP66 ESt304 mit offenem Sockel |
304 |
2000 |
800 |
800 |
999,6 |
875,1 |
A20P8F1GE |
|
A20128SSFSD |
A20128SSFSD IP66 ESt304 mit offenem Sockel |
304 |
2000 |
1200 |
800 |
999,6 |
875,1 |
A20P12F1GE |
|
A20168SSFSD |
A20168SSFSD IP66 ESt304 mit offenem Sockel |
304 |
2000 |
1560 |
800 |
999,6 |
875,1 |
A20P16F1GE |
|
A1864SSFS |
A1864SSFS IP66 ESt304 mit offenem Sockel |
304 |
1800 |
600 |
400 |
896,6 |
775,1 |
A18P6F1GE |
|
A1884SSFS |
A1884SSFS IP66 ESt304 mit offenem Sockel |
304 |
1800 |
800 |
400 |
896,6 |
775,1 |
A18P8F1GE |
|
A18104SSFS |
A18104SSFS IP66 ESt304 mit offenem Sockel |
304 |
1800 |
1000 |
400 |
896,6 |
775,1 |
A18P10F1GE |
|
A18124SSFSD |
A18124SSFSD IP66 ESt304 mit offenem Sockel |
304 |
1800 |
1200 |
400 |
896,6 |
775,1 |
A18P12F1GE |
|
A1866SSFS |
A1866SSFS IP66 ESt304 mit offenem Sockel |
304 |
1800 |
600 |
600 |
896,6 |
775,1 |
A18P6F1GE |
|
A1886SSFS |
A1886SSFS IP66 ESt304 mit offenem Sockel |
304 |
1800 |
800 |
600 |
896,6 |
775,1 |
A18P8F1GE |
|
A18106SSFS |
A18106SSFS IP66 ESt304 mit offenem Sockel |
304 |
1800 |
1000 |
600 |
896,6 |
775,1 |
A18P10F1GE |
|
A18126SSFSD |
A18126SSFSD IP66 ESt304 mit offenem Sockel |
304 |
1800 |
1200 |
600 |
896,6 |
775,1 |
A18P12F1GE |
|
A2088SS6FS |
A2088SS6FS IP66 ESt316L mit offenem Sockel |
316L |
2000 |
800 |
800 |
999,6 |
875,1 |
A20P8F1GE |
* D – Doppeltür mit Holm in der Mitte
Standardprodukt; Zugang von zwei Seiten
|
Katalognr. |
Beschreibung |
Material |
H [mm] |
W [mm] |
D [mm] |
F [mm] |
G [mm] |
Montageplatte |
|
A2088SSFSDA |
A2088SSFSDA IP66 ESt304 mit offenem Sockel |
304 |
2000 |
800 |
800 |
999,6 |
875,1 |
A20P8F1GE |
|
A20108SSFSDA |
A20108SSFSDA IP66 ESt304 mit offenem Sockel |
304 |
2000 |
1000 |
800 |
999,6 |
875,1 |
A20P10F1GE |
|
A20128SSFSDAD |
A20128SSFSDAD IP66 ESt304 mit offenem Sockel |
304 |
2000 |
1200 |
800 |
999,6 |
875,1 |
A20P12F1GE |
|
A20168SSFSDAD |
A20168SSFSDAD IP66 ESt304 mit offenem Sockel |
304 |
2000 |
1560 |
800 |
999,6 |
875,1 |
A20P16F1GE |
|
A2088SS6FSDA |
A2088SS6FSDA IP66 ESt316L mit offenem Sockel |
316L |
2000 |
800 |
800 |
999,6 |
875,1 |
A20P8F1GE |
|
A20108SS6FSDA |
A20108SS6FSDA IP66 ESt316L mit offenem Sockel |
316L |
2000 |
1000 |
800 |
999,6 |
875,1 |
A20P10F1GE |
|
A20128SS6FSDAD |
A20128SS6FSDAD IP66 ESt316L mit offenem Sockel |
316L |
2000 |
1200 |
800 |
999,6 |
875,1 |
A20P12F1GE |
|
A20168SS6FSDAD |
A20168SS6FSDAD IP66 ESt316L mit offenem Sockel |
316L |
2000 |
1560 |
800 |
999,6 |
875,1 |
A20P16F1GE |
* D – Doppeltür mit Holm in der Mitte
Sonderlösungen
Sie haben noch nicht das Passende für Ihre Anwendung gefunden?
Dann sprechen Sie uns an. Wir bieten Ihnen neben Standardprodukten maßgeschneiderte Lösungen in der Schaltschrank-Klimatisierung sowie bei Schaltschränken und Gehäusen. Gerne sehen Sie weitere Informationen nachfolgend oder nehmen Sie gleich Kontakt zu uns auf. Wir freuen uns auf Ihre Aufgabenstellung.
Anwendungsbereiche
- Öl- und Gasindustrie
- Papier- und Zellstoffindustrie
- Chemische Industrie
- Nahrungsmittel- und Getränkeindustrie
- Pharmazeutische Industrie
- Textilindustrie und vergleichbare Industriebranchen
Spezifikationen
- Stärke 2,5 mm, Edelstahl AISI 304 (EN 1.4301) oder 316L (1.4404)
- Außenseite von Schrank und Tür gebürstet (Korn 240, Ra ≤0,8 μm), glatte Innenseite (2B)
- Dreipunktverriegelung für schwere Lasten, die über einen POWERGLIDE®-Vorhängeschloss-Griff aus Edelstahl Typ 316L betätigt wird
- Nahtstellen durchgehend verschweißt und glatt geschliffen
- Schrankerdung, Bolzen an Tür und Gehäuse
- Flanschplatten unten, 3,0 mm, von innen abnehmbar, mit Erdungsbolzen
- Türöffnungswinkel 100 Grad
Zubehör
Vorkonfigurierte Edelstahl-Schränke Freistehend umfassen einen Schrank, Bausatz für offenen Sockel, lose beiliegend, Montagesatz und eine Montageanleitung.
Sie haben die Wahl aus verschiedenen Optionen, je nach Art der gewünschten Anwendung:
- Montageplatten
- Montageplatten zur seitlichen Befestigung
- Kranösen
- Türarretierungssatz
- Dach
- Schwenkrahmen
- 19-Zoll-Winkelprofile
- Tiefenstreben
- Reduzierwinkel
