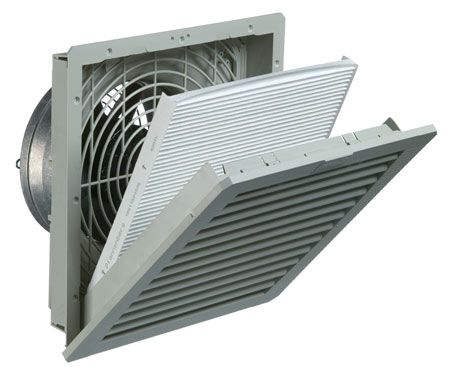

Filterlüfter der Serie PF 4.0
Unerreichte Luftleistung bei hoher Schutzart IP55 durch patentierte Faltenfiltermatte!
- Leistungsbereich von 25 – 950 m³/h
- Spannungsbereiche: 115, 230, 400, 460 VAC und 12, 24, 48 VDC
- Ausschnittskompatibel zum Marktstandard
- Werkzeuglose Schnellmontage mit patentierter 4-Ecken-Verrastung
- Einfacher und schneller Filtermattenwechsel durch Klappmechanismus des Designdeckels
- Standardschutzart IP54, NEMA Typ 12 (IP55 mit Faltenfiltermatte)
- Farbe RAL 7035
- Zulassungen: UL, cUL, CE (GOST auf Anfrage)
- UV-beständig (IP55-Variante)
- Luftförderrichtung: B = blasend, A = heraussaugend
- Optionen: EMC-Ausführungen, Slim-Line Filterlüfter mit geringer Einbautiefe
Leistungsbereich
von 25 – 950 m³/h
Unerreichte Luftleistung bei hoher Schutzart IP55
UV-beständig
(IP55-Variante)
Gerne stehen wir Ihnen
für Ihre Fragen zur Verfügung!
Ihr MBI-Team
Telefon: +49 7251 30 20 408
Telefax: +49 7251 30 20 409
E-Mail: info@mbi-gmbh.de
Produktübersicht Filterlüfter 4.0
| Produkt | Luftfördermenge IP54/IP55 (m³/h) |
Ausschnittsmaße (HxB) (mm) |
Nennspannung |
| PF 11.000 | 19 / – | 92 x 92 | 115 / 230 V AC |
| PF 22.000 | 61 / 56 | 125 x 125 | 115 / 230 V AC |
| PF 32.000 | 98 / 100 | 177 x 177 | 115 / 230 V AC |
| PF 42.500 | 125 / 145 | 223 x 223 | 115 / 230 V AC |
| PF 43.000 | 223 / 233 | 223 x 223 | 115 / 230 V AC |
| PF 65.000 | 480 / 505 | 291 x 291 | 115 / 230 V AC |
| PF 65.000 SL | 500 | 291 x 291 | 115 / 230 V AC |
| PF 66.000 | 640 / 770 | 291 x 291 | 400 / 460 V 3 ~ |
| PF 67.000 | 845 / 925 | 291 x 291 | 400 / 460 V 3 ~ |
| PF 67.000 SL | 705 | 291 x 291 | 400 / 460 V 3 ~ |
Sonderlösungen
Sie haben noch nicht das Passende für Ihre Anwendung gefunden?
Dann sprechen Sie uns an. Wir bieten Ihnen neben Standardprodukten maßgeschneiderte Lösungen in der Schaltschrank-Klimatisierung sowie bei Schaltschränken und Gehäusen. Gerne sehen Sie weitere Informationen nachfolgend oder nehmen Sie gleich Kontakt zu uns auf. Wir freuen uns auf Ihre Aufgabenstellung.
Wissenswertes über Filterlüfter 4.0
Unerreichte Luftleistung bei Schutzart IP55!
Ob bei der Montage, in Bezug auf Energieeffizienz, Luftleistung oder Wartung – die Filterlüfter der Serie PF 4.0 stehen für Qualität durch Innovation.
Herausragend ist hierbei die hohe Luftleistung der Filterlüfter bis zu 950 m³/h und das kombiniert mit einer Schutzart IP55 gegenüber dem Schaltschrank.
Erreicht wird dies durch eine neu entwickelte Faltenfiltermatte, die durch die gefächerte Struktur auch bei IP55 einen Luftdurchsatz erreicht, der seinesgleichen sucht.
Die Faltenfiltermatte gewährleistet nicht nur einen zuverlässigen IP-Schutz sondern verlängert die Standzeit auf 300% gegenüber konventionellen Filtermatten.
Die Konzeption des Filtergehäuses rundet höchsten IP-Sicherheitsanspruch ab, denn durch den geschlossenen Rahmen wird verhindert, dass ungefilterte Luft vorbei an
der Filtermatte in den Schaltschrank gelangen kann. Darüber hinaus unterstützen strömungsoptimierte Lamellen und Rotorblätter das Erreichen der hohen Luftleistung
sowie einen minimalen Energieverbrauch. Und keine Bange bei Outdoor-Anwendungen, denn die Filterlüfter 4.0 bestehen in der IP55-Ausführung aus UV-beständigem Kunststoff.
Die Montage sowie der Service gestaltet sich ganz im Sinne des Anwenders: der patentierte 4-Ecken-Schnappmechanismus ermöglicht einen werkzeuglosen Einbau in Sekunden und gewährleistet einen sicheren Halt. Bei allen Filterlüfter-Größen ist der elektrische Anschluss in Federzugklemmtechnik ausgeführt – somit wird eine schnelle und sichere Verbindung erreicht. Der Klappmechanismus der Designhaube ermöglicht einen Filtermattenwechsel innerhalb kürzester Zeit.
Die Filterlüfter 4.0 können problemlos in vorhandene Anwendungen integriert werden, da die Filterlüfter ausschnittskompatibel zum Marktstandard sind. Das schlichte und neutrale Design der Filterlüfter 4.0 ermöglicht eine perfekte Farbharmonie zu modernen Maschinen und Anlagen.
Mit den Zulassungen CE, UL, cUL, NEMA Typ 12 und GOST können Filterlüfter 4.0 weltweit eingesetzt werden und entsprechen somit den internationalen Anforderungen.
Weitere optionale Varianten wie z.B. EMC-Ausführungen oder Slim-Line-Filterlüfter mit einer geringen Einbautiefe sind optional erhältlich.
