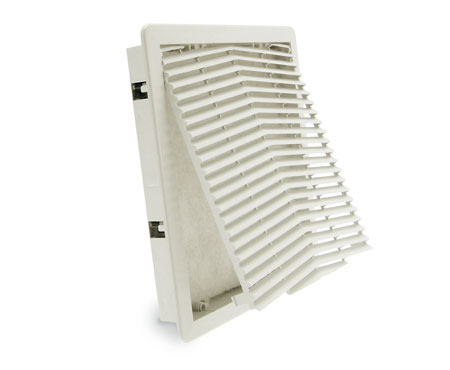

Filterlüfter und Austrittsfilter der Serie GF
- Leistungsbereich von 45-670 m³/h
- Spannungsbereiche: 115, 230, 400 VAC und 24, 48 VDC
- Ausschnittskompatibel zum Marktstandard
- Innovativ flexibles Montagesystem für Wandstärken bis 8 mm (optional: 16 mm)
- Standardschutzart IP54 (IP55 auf Anfrage)
- UV beständiges Filtergehäuse
- Farbe RAL 7035 (weitere auf Anfrage)
- Luftförderrichtung: B = blasend, A = heraussaugend
IP 54
(optional IP 55 auf Anfrage)
Flexibles Montagesystem für Wandstärken bis 8 mm
Ausschnittskompatibel
zum Marktstandard
Gerne stehen wir Ihnen
für Ihre Fragen zur Verfügung!
Ihr MBI-Team
Telefon: +49 7251 30 20 408
Telefax: +49 7251 30 20 409
E-Mail: info@mbi-gmbh.de
Typenübersicht
| Filterlüfter Serie GF Schnellmontage bis 8 mm Wandstärke |
Montageausschnitt (mm) |
Luftfördermenge (m³/h) | Spannung (V) |
Technisches Datenblatt und Preise |
Thermostate zur Regelung von Filterlüfter |
||
| incl. Standard- Filtermatte, Schutzart IP54, Farbe RAL 7035 |
freiblasend (50/60 Hz) |
in Kombination mit Austrittsfilter GF..KUG gleicher Grösse |
in Kombination mit Austrittsfilter GF..KUG eine Grösse darüber |
Energieeinsparung, Erhöhung der Lebensdauer, Verlängerung von Serviceintervallen |
|||
| GF12KU230BE | 125 x 125 | 45/50 | 32/35,5 | auf Anfrage | 230 AC | Download | Thermostate TRT |
| GF12KU115BE | 125 x 125 | 45/50 | 32/35,5 | auf Anfrage | 115 AC | Anfrage | Thermostate TRT |
| GF15KPU230BE | 223 x 223 | 115/125 | 92/106 | 101/111 | 230 AC | Download | Thermostate TRT |
| GF15KPU115BE | 223 x 223 | 115/125 | 92/106 | 101/111 | 115 AC | Anfrage | Thermostate TRT |
| GF15KU230BE | 223 x 223 | 240/270 | 176/201 | 200/227 | 230 AC | Download | Thermostate TRT |
| GF15KU115BE | 223 x 223 | 240/270 | 176/201 | 200/227 | 115 AC | Download | Thermostate TRT |
| GF20KU230BE | 291 x 291 | 515/550 | 381/407 | – | 230 AC | Download | Thermostate TRT |
| GF20KU115BE | 291 x 291 | 515/550 | 381/407 | – | 115 AC | Anfrage | Thermostate TRT |
| GF20KU400TBE | 291 x 291 | 515/550 | 381/407 | – | 400 AC | Anfrage | Thermostate TRT |
| GF20KGU230B | 291 x 291 | 590/670 | 415/470 | – | 230 AC | Download | Thermostate TRT |
| GF20KGU115B | 291 x 291 | 590/670 | 415/470 | – | 115 AC | Anfrage | Thermostate TRT |
| GF20KGU400TBE | 291 x 291 | 590/670 | 415/470 | – | 400 AC | Anfrage | Thermostate TRT |
Montagesystem Filterlüfter-Serie GF
Innovatives Montagesystem für Wandstärken bis zu 8 mm ( optional 16 mm)
In folgendem Beispiel sehen sie das innovative Montagesystem der Filterlüfter-und Austrittsfilter-Serie GF für Wandstärken bis zu 8 mm ( optional 16 mm)
Die Fixierung wird erreicht durch Haltebügel (sh. Abb. 3-1, 3-2 + 3-3), die sich durch eine zeitsparende Schraubtechnik ausklappen und gegen die Gehäuseinnenwand
bewegen. Zeitraubende und aufwendige Vorarbeiten wie anzeichnen, bohren von Löcher und kerben sind nicht mehr erforderlich.
Desweiteren wird eine Standard-Schutzart von IP 54 für den Schrank/Gehäuse erreicht.
Schritt1
Schritt 2
Schritt 3
Schritt 4
Abb. 3-1
Abb. 3-2
Abb. 3-3
Filtermattenwechsel Filterlüfter-Serie GF
Filtermattenwechsel leicht gemacht
Schritt1
Schritt 2
Schritt 3
Sonderlösungen
Sie haben noch nicht das Passende für Ihre Anwendung gefunden?
Dann sprechen Sie uns an. Wir bieten Ihnen neben Standardprodukten maßgeschneiderte Lösungen in der Schaltschrank-Klimatisierung sowie bei Schaltschränken und Gehäusen. Gerne sehen Sie weitere Informationen nachfolgend oder nehmen Sie gleich Kontakt zu uns auf. Wir freuen uns auf Ihre Aufgabenstellung.
Design und Lamellentechnik
Schlicht, ansprechend und funktional!
Konturflaches Design trägt nur 5 mm im eingebauten Zustand auf.
Abgeschrägte Lamellentechnik unterstützt sichere Abführung von Feuchtigkeit und Wassertropfen – Ventilator kann keine Feuchtigkeit anziehen!
UV-Schutz
