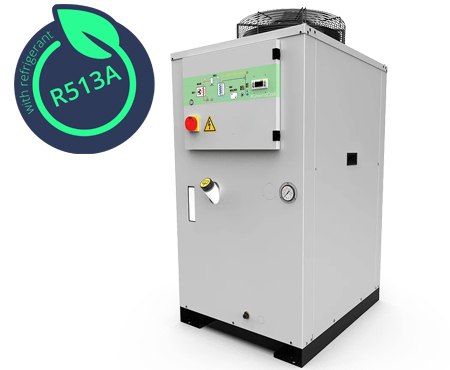

Chiller/Rückkühler
WRA R513A
- Kühlleistungen 16 bis 32 kW
- Verfügbare Spannungen: 400 V (460 V als Option)
- Speziell für die Kühlung industrieller Prozesse
- Kompakte Bauform
- mit umweltfreundlichem Kältemittel R513A
- UL-Variante verfügbar
Kälteleistung 16- 32 kW
Speziell für die Kühlung
industrieller Prozesse
Mit umweltfreundlichem
Kältemittel R513A
UL-Variante
verfügbar
Gerne stehen wir Ihnen
für Ihre Fragen zur Verfügung!
Ihr MBI-Team
Telefon: +49 7251 30 20 408
Telefax: +49 7251 30 20 409
E-Mail: info@mbi-gmbh.de
Modellvarianten
|
WRA50 |
WRA55 |
WRA65 |
WRA80 |
WRA90 |
|||
| Kälteleistung | W20-15-L32 | kW | 16,23 | 19,19 | 22,02 | 27,92 | 31,92 |
| Leistungsaufnahme | kW | 4,28 | 4,61 | 5,33 | 7,08 | 8,44 | |
| EER | 3,79 | 4,16 | 4,13 | 3,95 | 3,78 | ||
| Kälteleistung | W12-7-L32 | kW | 12,11 | 14,33 | 16,28 | 20,80 | 23,90 |
| Leistungsaufnahme | kW | 4,25 | 4,68 | 5,24 | 7,08 | 8,19 | |
| EER | 2,85 | 3,06 | 3,11 | 2,94 | 2,92 | ||
| SEPR HT Verordnung (EU) 2016/2281 |
5,01 | 5,45 | 5,06 | 5,13 | 5,25 | ||
| Stromversorgung | 400 – 3 – 50 | ||||||
| Breite | mm | 735 | 895 | 895 | 895 | 895 | |
| Tiefe | mm | 930 | 1175 | 1175 | 1175 | 1175 | |
| Höhe | mm | 1596 | 1992 | 1992 | 1992 | 1992 | |
* Gemessen gemäß EN ISO 9614 mit einer Toleranz von ±3 dB(A). Die Daten beziehen sich auf die Basiseinheit ohne Optionen, bei Volllast. Bedingungen: Verdampfermedium: 100 % Wasser, Temperatur EIN/AUS = ±12/7 °C, Außenlufttemperatur = ±35 °C
** STANDARD-Konfiguration für offene Kreisläufe mit Tank + P3-Pumpe ohne Optionen/Zubehör. Toleranz ± 10 %
Chiller-Serie WRA R513A – Technische Merkmale
Kältekreislauf
- Konformität mit der ErP2021-Richtlinie – SEPR HT (EU)
2016/2281 – SEPR MT (EU) 2015/1095 - Hermetische Scrollverdichter mit
Phasenüberwachungsrelais und Kurbelgehäuseheizung - Gelöteter Plattenverdampfer aus Edelstahl AISI 316,
kompakt und hocheffizient - Lamellenverflüssiger (Kupferrohre / Aluminiumlamellen) mit Minitube-Technologie
- Hoch- und Niederdruckpressostate (HP/LP
- Hochdrucktransmitter
- Thermostatisches Expansionsventil oder elektronisches Expansionsventil
Hydraulikkreislauf
- Pufferspeicher aus HDPE oder AISI 304, staubdicht, ausgestattet mit optischer Füllstandsanzeige, Anschlüssen für Befüllung/Entleerung, Überlauf und
Füllstandsschalter - Hydraulische Verrohrung aus nicht eisenhaltigen Materialien
- Serienmäßiges, automatisch einstellbares hydraulisches Bypassventil aus Messing
- Frostschutz für den Verdampfer: Differenzdruckschalter und Frostschutzfühler serienmäßig
- Manometer 0–6 barg
Mikroprozessorsteuerung
- Programmierbare SEC.blue Light Mikroprozessorsteuerung zur Optimierung des Kälte- und Hydraulikkreislaufs
- O N/OFF-Regelung der Verdichter entsprechend der Solltemperatur
- Steuerung der Ventilatordrehzahl
- Messung und Anzeige der Ein-/Austrittstemperatur des Prozessfluids sowie der Umgebungstemperatur
- Steuerung der Vorheiz-/Frostschutzheizung (Wasserseite)
- Anzeige der Alarmhistorie
- Steuerung des elektronischen Expansionsventils
- Alarmmanagement: Hochdruck (HP), Niederdruck (LP), Frostschutz, Tankfüllstand
- Potentialfreier Kontakt für Sammelalarm
- Digitaler Eingang für Fern-ON/OFF
- LASER-Funktion zur Feinregelung der Prozesstemperatur für Einzel- oder Doppelkühlkreislauf (auf Anfrage) mit Hysterese ±0,5 K / ±0,1 K
- Serielle TTL-Schnittstelle (Option RS485
Ausführungen und Optionen
- Ausführung für niedrige Austrittswassertemperaturen bis zu –5 °C oder -10 °C (je nach Modell)
- LT-Ausführung für Umgebungstemperaturen bis –20 °C
- LASER-Ausführung mit Heißgas-Bypassventil (LASERPACK)
- Durchflussschalter
- Automatische Befüllung für offene oder druckbeaufschlagte Hydraulikkreisläufe
- System für Installation im Unterflurbetrieb
- Verflüssiger-Luftfilter aus Aluminium oder Polyurethan
- Elektrische Vorheiz-/Frostschutzheizungen
- Mehrpoliger Steckverbinder
- RS485-Modbus-Karte
- Umgebungssonde, Länge 10 m
- Verstärkte Isolierung des Hydraulikkreislaufs
- Hebeösen
- Manometer HP und LP
Zubehör – Kits
- Externes Durchflussschalter-Kit
- Verflüssiger-Luftfilter-Kit aus Aluminium oder Polyurethan
- Externes Wasserfilter-Kit
- Verstellbare Stellfüße (Kit)
- Hebeösen-Kit
- Fernbedienungs-/Remote-Control-Kit
- Kit mit externer Umgebungssonde (Kabel 10 m)
- Bus-Adapter TTL–RS485 (nicht optoisoliert)
Sonderlösungen
Sie haben noch nicht das Passende für Ihre Anwendung gefunden?
Dann sprechen Sie uns an. Wir bieten Ihnen neben Standardprodukten maßgeschneiderte Lösungen in der Schaltschrank-Klimatisierung sowie bei Schaltschränken und Gehäusen. Gerne sehen Sie weitere Informationen nachfolgend oder nehmen Sie gleich Kontakt zu uns auf. Wir freuen uns auf Ihre Aufgabenstellung.
UL-Variante für den amerikanischen Markt
UL-Ausführung
Schaltschrank gemäß UL508A-Standard, UL-Motoren, AWG-Verkabelungen und Gehäuse Typ 1
Kältemittel R513A
Ausgestattet mit Kältemittel R513A (GWP = 631), konform mit dem AIM Act sowie der Sicherheitsklasse A1 gemäß ASHRAE Standard 34
Ausstattung
- P3 horizontaler mehrstufiger Kreiselpumpe
- Aluminium-Luftfilter zum Schutz des Verflüssigers in verschmutzten Umgebungen
- Hoch- und Niederdruckmanometer zur sofortigen Kontrolle der Betriebsdrücke
- GAS-NPT-Adapter im Lieferumfang enthalten
| Technische Daten | WRA50 | WRA65 | WRA90 |
|---|---|---|---|
| Kälteleistung* (W/ton) | 18,97 / 5,39 | 26,39 / 7,50 | 36,40 / 10,35 |
| Höhe (mm/in) | 1550 /61,02 | 2068 /81,41 | 2068 / 81,41 |
| Breite (mm/in) | 740 / 29,13 | 895 / 35,23 | 895 / 35,23 |
| Tiefe (mm/in) | 930 / 36,61 | 1175 / 46,26 | 1175 / 46,26 |
| Umgebungsluft- Temperaturgrenzen (°C/°F) | +5 ÷ +40 / +23 ÷ +104 | +10 ÷ +40 / +14 ÷ +104 | +10 ÷ +40 / +14 ÷ +104 |
*berechnet bei: Wasserrücklauftemperatur 20 °C (68 °F)/ Wasservorlauftemperatur 15 °C (59 °F) / Außenlufttemperatur 32 °C (90 °F)
