Chiller/Rückkühler

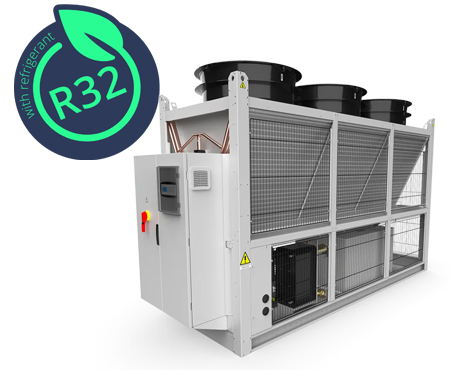

WLA Precision R32

Kühlleistungen 50 bis 160 kW
Verfügbare Spannungen: 400 V
Für alle Anwendungen im Prozesskühlungsbereich
Hohe thermodynamische Leistung
mit umweltfreundlichem Kältemittel R32
zahlreiche Optionen und Zubehör

Katalog zum Download

Kälteleistung 50 – 160 kW

Für alle Anwendungen
im Prozesskühlungsbereich

Mit umweltfreundlichem
Kältemittel R32

Zahlreiche Optionen
und Zubehör

Gerne stehen wir Ihnen
für Ihre Fragen zur Verfügung!

Ihr MBI-Team

Telefon: +49 7251 30 20 408
Telefax: +49 7251 30 20 409
E-Mail: info@mbi-gmbh.de

Zur Anfrage

Modellvarianten

			WLA5A	WLA8A	WLA0B	WLA4B	WLA7B	WLA0C	WLA5C	WLA0D	WLA5D
Kälteleistung	W20-15-L32	kW	50,00	60,00	74,00	83,00	99,00	115,00	127,00	143,00	158,00
Leistungsaufnahme		kW	10,61	14,48	16,89	18,86	23,24	28,61	27,60	32,41	38,15
EER W20-15 L32			4,71	4,14	4,38	4,40	4,26	4,26	4,26	4,26	4,26
Kälteleistung	W12-7-L32	kW	37,39	45,89	57,07	63,98	76,66	90,38	98,76	111,64	124,19
Leistungsaufnahme		kW	10,90	14,68	17,93	19,98	24,23	29,31	29,19	33,78	39,24
EER W12-7 L32			3,43	3,13	3,18	3,20	3,16	3,08	3,38	3,30	3,16
SEPR HT Verordnung (EU) 2016/2281			5,78	5,36	5,05	5,24	5,45	5,33	5,42	5,40	5,38
Stromversorgung			400-3-50
Schalldruck *		dBA	47,6	47,0	54,7	52,3	52,9	53,4	54,6	55,0	55,8
Behältervolumen	STANDARD	dm3	300
Behältervolumen	PROCESS	dm3	250						480
Höhe		mm	2048	2048	2178	2178	2178	2178	2178	2178	2178
Breite		mm	1135	1135	1135	1135	1135	1135	1135	1135	1135
Tiefe		mm	2563	2563	2563	2563	2563	2563	3563	3563	3563
Betriebsgewicht **		kg	740	760	800	840	850	860	1100	1140	1149
Leergewicht **		kg	1040	1060	1100	1140	1150	1160	1400	1440	1449
Betriebsgewicht ***		kg	1180	1180	1240	1290	1320	1320	1690	1690	1690
Leergewicht ***		kg	1480	1480	1540	1590	1620	1620	2240	2240	2240

* Gemessen gemäß EN ISO 9614 mit einer Toleranz von ±3 dB(A). Die Daten beziehen sich auf die Basiseinheit ohne Optionen, bei Volllast. Bedingungen: Verdampfermedium: 100 % Wasser, Temperatur EIN/AUS = ±12/7 °C, Außenlufttemperatur = ±35 °C

** STANDARD-Konfiguration für offene Kreisläufe mit Tank + P3-Pumpe ohne Optionen/Zubehör. Toleranz ± 10 %

Chiller-Serie WLA Precision R32 – Technische Merkmale

Kältekreislauf

Konformität mit der ErP2021-Richtlinie – SEPR HT (EU) 2016/2281 – SEPR MT (EU) 2015/1095
Hermetische Scroll-Kompressoren, geschützt durch ein Phasenreihenfolgenrelais und ausgestattet mit einem Gehäuseheizwiderstand
Kältemittel: R32
Plattenverlötete Verdampfer aus Edelstahl AISI 316, kompakt und hoch effizient
Lamellenwärmetauscherkondensatoren (Kupferröhren / Aluminiumlamellen) mit Mini-Rohr-Technologie
Druckschalter HP/LP
Hochdruck-Transducer
Elektronisches Expansionsventil EEV
Axialventilatoren mit Rotorblättern aus korrosionsbeständigem PP-Kunststoff und Phasenanschnitt-Geschwindigkeitsregelung
Hoch- und Niederdruck-Sicherheitsventile;

Hydraulikkreislauf

Trägheitstank aus AISI304, staubdicht, mit Sichtanzeige für den Füllstand, Anschlüssen für Beladung/Entleerung, Überlauf und Füllstandschalter
Hydraulikkreislauf aus nicht eisenhaltigen Materialien
Serienmäßiges automatisch einstellbares hydraulisches Bypassventil aus Messing;
Frostschutz des Verdampfers: Standardmäßiger Differenzdruckschalter und Frostschutzsensor
Manometer 0-6 bar;

Mikroprozessorsteuerung

Programmierbare SEC.blue Mikroprozessorsteuerung zur Optimierung des Kälte- und Hydraulikkreislaufs
Grafisches Display IP54, UV-beständig mit Menü in 6 Sprachen: Italienisch, Englisch, Deutsch, Französisch, Russisch, Spanisch
Ein- / Ausschalten der Kompressoren basierend auf der Solltemperatur
Steuerung der Lüftergeschwindigkeit
Messung und Anzeige der Ein- / Ausgangstemperaturen des Prozessfluids und der Umgebungstemperatur
Steuerung des Vorheiz- / Frostschutzwiderstands (Wasserseite)
Anzeige der Alarmhistorie
Steuerung der elektronischen Expansionsventile
Alarmmanagement: HP; LP; Frostschutz; Tankniveau
Sauberer allgemeiner Alarmkontakt
5 Ein- / Ausschaltausgänge (saubere Kontakte) für einstellbare Alarme und Voralarme über die Software

Optionen

EC Brushless-Lüfter: Permanentmagnetmotor
Edelstahl-Zentrifugalpumpen: P3; P5; Doppelte Pumpe im Standby-Modus P3+P3
Pumpe P5 mit MGE-Motor mit Permanentmagneten und Frequenzumrichter
Edelstahl-Zentrifugalpumpen P3/P5 BRINE: mit verstärktem Motor
Elektronischer Durchflussschalter
Automatische Beladung für atmosphärische oder druckbeaufschlagte hydraulische Kreisläufe
Unterflurinstallation: Rückschlagventil + Magnetventil
Luftfilter für Kondensator in Aluminium
Schutzgitter für Kondensatorbatterien
Korrosionsschutz für Kondensatorbatterien
Gitterung des Kühl- und Hydraulikraums
Elektrische Vorheiz-/Antifrostwiderstände

Zubehör – Kits

Elektronisches Durchflussschalter-Kit extern
Luftfilter-Kit für Kondensatoren in Aluminium
Externes Wasserfilter-Kit mit Y-Kartusche (500 µm)
Externes Wasserfilter-Kit mit Kartusche (80 µm) – LASER-Version
Federschwingungsdämpfer-Kit
Seismische Antivibrations-Kit
Einstellfüße-Kit
Fernsteuerungs-Kit
Fernsteuerungs-Kit – Externer Umgebungssensor (10m Kabel)
Manuelles Füllkit für Druckausführung.
