Wandanbaugehäuse
in Stahlblech
Serie MAP
- Wandanbaugehäuse aus Stahlblech mit 1 Tür
- Mit horizontal aufklappbarer Tür
- Flanschplattenöffnungen oben und unten
- Schutzart IP66
- Vermeidung von Komponentenausfällen und Ausfallzeiten durch hohe Schutzart
Wandanbaugehäuse mit
horizontal aufklappbarer Tür
Flanschplatten-
öffnungen oben und unten
Schutzart IP66
CAD-Daten (2D/3D)
auf Anfrage verfügbar
Gerne stehen wir Ihnen
für Ihre Fragen zur Verfügung!
Ihr MBI-Team
Telefon: +49 7251 30 20 408
Telefax: +49 7251 30 20 409
E-Mail: info@mbi-gmbh.de
Technische Daten der Wandanbaugehäuse Serie MAP
Mit Montageplatte
| Artikelnummer | Höhe (mm) |
Breite (mm) |
Tiefe (mm) |
Plattengröße (mm) |
Max. Montagetiefe (mm) |
Schlösser |
| MAP0306030R5 | 300 | 600 | 300 | 270 x 550 | 282 | 2 |
| MAP0308030R5 | 300 | 800 | 300 | 270 x 750 | 282 | 2 |
| MAP0310030R5 | 300 | 1000 | 300 | 270 x 950 | 282 | 2 |
| MAP0312030R5 | 300 | 1200 | 300 | 270 x 1150 | 282 | 2 |
Ohne Montageplatte
| Artikelnummer | Höhe (mm) |
Breite (mm) |
Tiefe (mm) |
Schlösser |
| MAP0306030PER5 | 300 | 600 | 300 | 2 |
| MAD0801230PER5 | 300 | 800 | 300 | 2 |
| MAD1001030PER5 | 300 | 1000 | 300 | 2 |
| MAD1201030PER5 | 300 | 1200 | 300 | 2 |

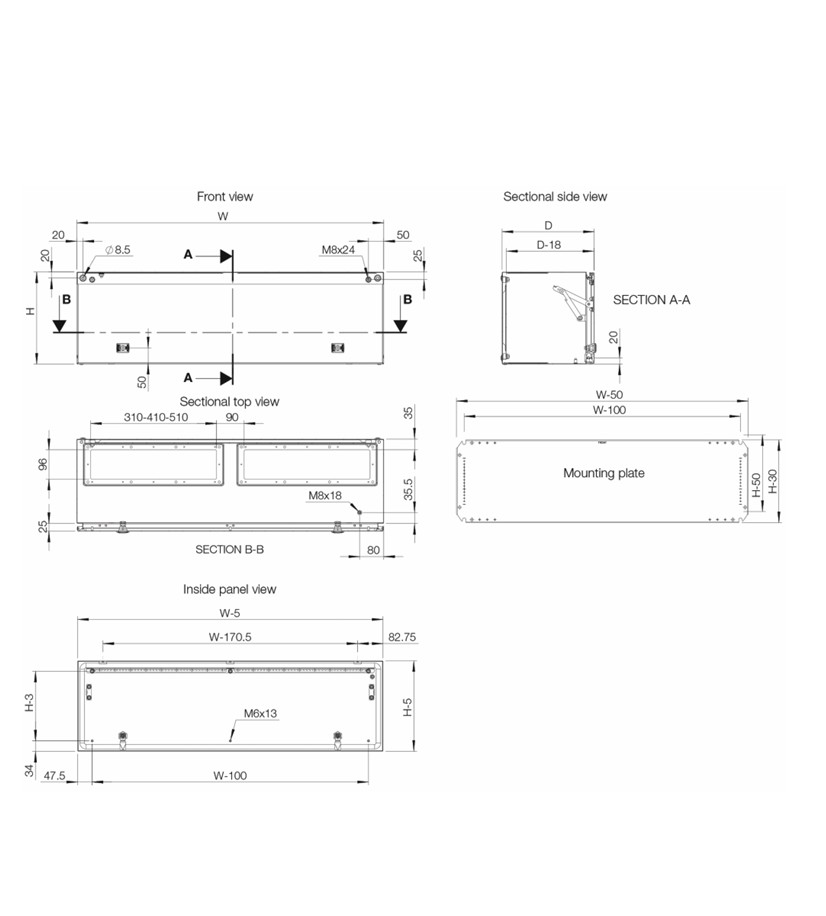

Abmessungen der Wandanbaugehäuse Serie MAP
