Wandanbaugehäuse
in Edelstahl
Serie AFS
- Wandanbaugehäuse aus Edelstahl mit integriertem Schrägdach
- Mit 1 Tür
- In vielen Größen gebrauchsfertig erhältlich
- Schutzart IP66
- Geeignet für Lebensmittel-, Getränke- und Pharmaindustrie
Wandanbaugehäuse mit
integriertem Schrägdach
Ideal für Lebensmittel-,
Getränke- und Pharmaindustrie
Schutzart IP66
CAD-Daten (2D/3D)
auf Anfrage verfügbar
Gerne stehen wir Ihnen
für Ihre Fragen zur Verfügung!
Ihr MBI-Team
Telefon: +49 7251 30 20 408
Telefax: +49 7251 30 20 409
E-Mail: info@mbi-gmbh.de
Technische Daten der Wandanbaugehäuse Serie AFS
Mit Montageplatte
| Katalognummer | Höhe (H) | Breite (W) | Tiefe (D) | Material | Plattengröße | Max. Montagetiefe | Neigungsgrad |
| AFS03021-316 | 300mm | 200mm | 155mm | Edelstahl 316L | 275 x 150mm | 135mm | 20° |
| AFS03021 | 300mm | 200mm | 155mm | Edelstahl 304 | 275 x 150mm | 135mm | 20° |
| AFS04031 | 400mm | 300mm | 155mm | Edelstahl 304 | 375 x 250mm | 135mm | 20° |
| AFS04031-316 | 400mm | 300mm | 155mm | Edelstahl 316L | 375 x 250mm | 135mm | 20° |
| AFS04042 | 400mm | 400mm | 210mm | Edelstahl 304 | 375 x 350mm | 190mm | 15° |
| AFS04042-316 | 400mm | 400mm | 210mm | Edelstahl 316L | 375 x 350mm | 190mm | 15° |
| AFS04062-316 | 400mm | 600mm | 210mm | Edelstahl 316L | 375 x 550mm | 190mm | 15° |
| AFS04062 | 400mm | 600mm | 210mm | Edelstahl 304 | 375 x 550mm | 190mm | 15° |
| AFS05052-316 | 500mm | 500mm | 210mm | Edelstahl 316L | 475 x 450mm | 190mm | 15° |
| AFS05052 | 500mm | 500mm | 210mm | Edelstahl 304 | 475 x 450mm | 190mm | 15° |
| AFS06042 | 600mm | 400mm | 210mm | Edelstahl 304 | 575 x 350mm | 190mm | 15° |
| AFS06042-316 | 600mm | 400mm | 210mm | Edelstahl 316L | 575 x 350mm | 190mm | 15° |
| AFS06062 | 600mm | 600mm | 210mm | Edelstahl 304 | 575 x 550mm | 190mm | 15° |
| AFS06062-316 | 600mm | 600mm | 210mm | Edelstahl 316L | 575 x 550mm | 190mm | 15° |
| AFS06063 | 600mm | 600mm | 300mm | Edelstahl 304 | 575 x 550mm | 280mm | 11° |
| AFS06063-316 | 600mm | 600mm | 300mm | Edelstahl 316L | 575 x 550mm | 280mm | 11° |
| AFS06083 | 600mm | 800mm | 300mm | Edelstahl 304 | 550 x 750mm | 280mm | 11° |
| AFS06083-316 | 600mm | 800mm | 300mm | Edelstahl 316L | 550 x 750mm | 280mm | 11° |
| AFS08062 | 800mm | 600mm | 210mm | Edelstahl 304 | 750 x 550mm | 190mm | 15° |
| AFS08062-316 | 800mm | 600mm | 210mm | Edelstahl 316L | 750 x 550mm | 190mm | 15° |
| AFS08063 | 800mm | 600mm | 300mm | Edelstahl 304 | 750 x 550mm | 280mm | 11° |
| AFS08063-316 | 800mm | 600mm | 300mm | Edelstahl 316L | 750 x 550mm | 280mm | 11° |
| AFS08082 | 800mm | 800mm | 210mm | Edelstahl 304 | 750 x 750mm | 190mm | 15° |
| AFS08082-316 | 800mm | 800mm | 210mm | Edelstahl 316L | 750 x 750mm | 190mm | 15° |
| AFS08083-316 | 800mm | 800mm | 300mm | Edelstahl 316L | 750 x 750mm | 280mm | 11° |
| AFS08083 | 800mm | 800mm | 300mm | Edelstahl 304 | 750 x 750mm | 280mm | 11° |
| AFS10083 | 1000mm | 800mm | 300mm | Edelstahl 304 | 950 x 750mm | 280mm | 11° |
| AFS10083-316 | 1000mm | 800mm | 300mm | Edelstahl 316L | 950 x 750mm | 280mm | 15° |
| AFS12063 | 1200mm | 600mm | 300mm | Edelstahl 304 | 1150 x 550mm | 280mm | 11° |
| AFS12063-316 | 1200mm | 600mm | 300mm | Edelstahl 316L | 1150 x 750mm | 280mm | 11° |
| AFS12083-316 | 1200mm | 800mm | 300mm | Edelstahl 316L | 1150 x 750mm | 280mm | 11° |
| AFS12083 | 1200mm | 800mm | 300mm | Edelstahl 304 | 1150 x 750mm | 280mm | 11° |
| AFS12084 | 1200mm | 800mm | 400mm | Edelstahl 304 | 1150 x 750mm | 380mm | 8° |
| AFS12084-316 | 1200mm | 800mm | 400mm | Edelstahl 316L | 1150 x 750mm | 380mm | 8° |
| AFS14084-316 | 1400mm | 800mm | 400mm | Edelstahl 316L | 1350 x 750mm | 380mm | 8° |
| AFS14084 | 1400mm | 800mm | 400mm | Edelstahl 304 | 1350 x 750mm | 380mm | 8° |

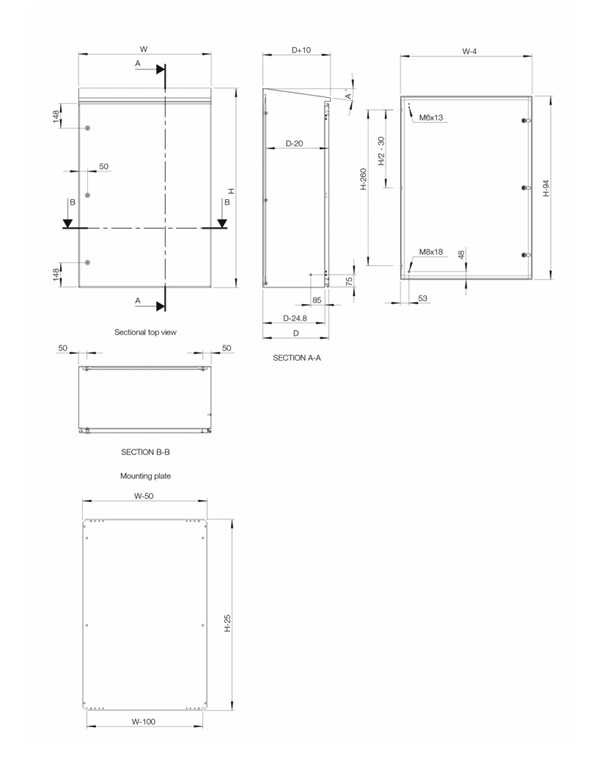

Abmessungen der Wandanbaugehäuse Serie AFS
