Kompakte Schaltschränke in Stahlblech
Serie MKD
- Modulares Schranksystem für industrielle Anwendungen
- Mit Doppeltür für beengte Räume
- Geeignet für viele unterschiedliche Anwendungen
- Höhere Tragkraft der Türen durch Lastverteilung auf zwei Türen
- Schutzart: IP55 für sicheren Schutz der Komponenten
Kompaktes Schranksystem
mit Doppeltür
Geeignet für unter-
schiedliche Anwendungen
Schutzart IP55
CAD-Daten (2D/3D)
auf Anfrage verfügbar
Gerne stehen wir Ihnen
für Ihre Fragen zur Verfügung!
Ihr MBI-Team
Telefon: +49 7251 30 20 408
Telefax: +49 7251 30 20 409
E-Mail: info@mbi-gmbh.de
Technische Daten der Schaltschränke Serie MKD
Schrankhöhe: 1200 mm
Mit Montageplatte
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| MKD12124R5 | 1200 | 1200 | 400 |
Ohne Montageplatte
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
| MKD12124PER5 | 1200 | 1200 | 400 |
Schrankhöhe: 1400 mm
Mit Montageplatte
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| MKD14103R5 | 1400 | 1000 | 300 | 1294 | 894 |
| MKD14104R5 | 1400 | 1000 | 400 | 1294 | 894 |
| MKD14123R5 | 1400 | 1200 | 300 | 1294 | 1094 |
| MKD14124R5 | 1400 | 1200 | 400 | 1294 | 1094 |
Ohne Montageplatte
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
| MKD14103PER5 | 1400 | 1000 | 300 |
| MKD14104PER5 | 1400 | 1000 | 400 |
| MKD14123PER5 | 1400 | 1200 | 300 |
| MKD14124PER5 | 1400 | 1200 | 400 |
Schrankhöhe: 1600 mm
Mit Montageplatte
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| MKD16124R5 | 1600 | 1200 | 400 | 1494 | 1094 |
| MKD16125R5 | 1600 | 1200 | 500 | 1494 | 1094 |
Ohne Montageplatte
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
| MCD16124PER5 | 1600 | 1200 | 400 |
| MKD16125PER5 | 1600 | 1200 | 500 |
Schrankhöhe: 1800 mm
Mit Montageplatte
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| MKD18124R5 | 1800 | 1200 | 400 | 1694 | 1094 |
| MKD18125R5 | 1800 | 1200 | 500 | 1694 | 1094 |
| MKD18164R5 | 1800 | 1600 | 400 | 1694 | 1494 |
| MKD18165R5 | 1800 | 1600 | 500 | 1694 | 1494 |
Ohne Montageplatte
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
| MKD18124PER5 | 1800 | 1200 | 400 |
| MKD18125PER5 | 1800 | 1200 | 500 |
| MKD18164PER5 | 1800 | 1600 | 400 |
| MKD18165PER5 | 1800 | 1600 | 500 |
Schrankhöhe: 2000 mm
Mit Montageplatte
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| MKD20124R5 | 2000 | 1200 | 400 | 1894 | 1094 |
| MKD20125R5 | 2000 | 1200 | 500 | 1894 | 1094 |
| MKD20164R5 | 2000 | 1600 | 400 | 1894 | 1494 |
| MKD20165R5 | 2000 | 1600 | 500 | 1894 | 1494 |
Ohne Montageplatte
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
| MKD20124PER5 | 2000 | 1200 | 400 |
| MKD20125PER5 | 2000 | 1200 | 500 |
| MKD20164PER5 | 2000 | 1600 | 400 |
| MKD20165PER5 | 2000 | 1600 | 500 |

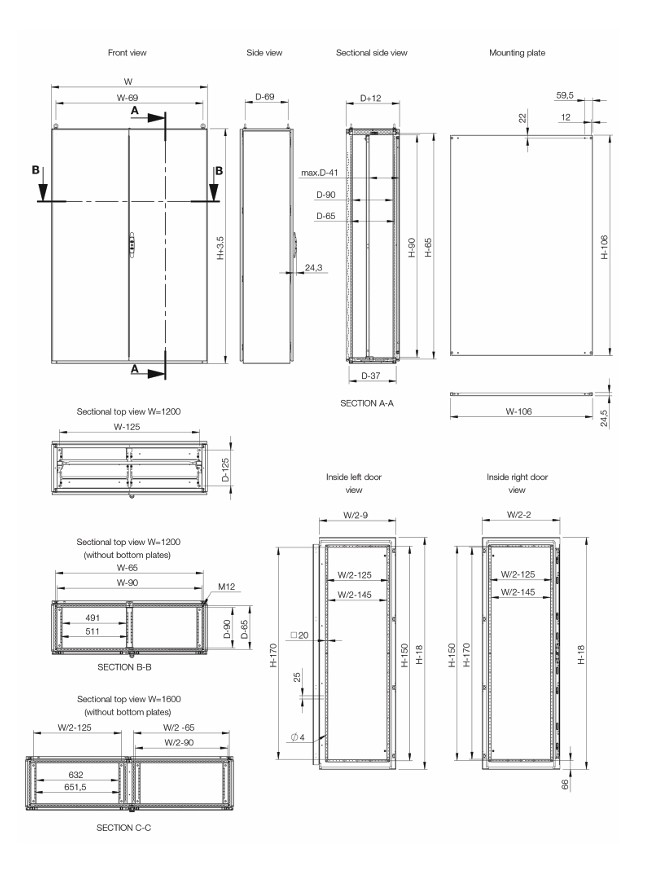

Abmessungen der Schaltschränke Serie MKD
