Kompakte Schaltschränke in Edelstahl
Serie EKDS
- Kompaktes Schranksystem in Edelstahl AISI304l/ AISI316L
- Mit Doppeltür für beengte Räume
- Geeignet für viele unterschiedliche Anwendungen
- Höhere Tragkraft der Türen durch Lastverteilung auf zwei Türen
- Schutzart: IP55 bei Doppeltür-Version, IP66 bei Version bei Einzeltür-Version mit vertikalem Trennsteg in der Mitte
Kompaktes Schranksystem
mit Doppeltür
Geeignet für unter-
schiedliche Anwendungen
Schutzart IP55 / IP66
CAD-Daten (2D/3D)
auf Anfrage verfügbar
Gerne stehen wir Ihnen
für Ihre Fragen zur Verfügung!
Ihr MBI-Team
Telefon: +49 7251 30 20 408
Telefax: +49 7251 30 20 409
E-Mail: info@mbi-gmbh.de
Technische Daten der Schaltschränke Serie EKDS
Schrankhöhe: 1200 mm
Schutzart IP55 / Tpye 12 / IK10
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| EKDS12124 | 1200 | 1200 | 400 | 1094 | 1094 |
| EKDS12124-316 | 1200 | 1200 | 400 | 1094 | 1094 |
Schutzart IP66 / Type 4X, 12 / IK 10
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| EKDS12124-4X* | 1200 | 1200 | 400 | 1094 | 1094 |
* individuelle Türen mit Mittelsteg
Schrankhöhe: 1600 mm
Schutzart IP55 / Tpye 12 / IK10
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| EKDS16124 | 1600 | 1200 | 400 | 1494 | 1094 |
| EKDS16124-316 | 1600 | 1200 | 400 | 1494 | 1094 |
Schutzart IP66 / Type 4X, 12 / IK 10
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| EKDS16124-4X* | 1600 | 1200 | 400 | 1494 | 1094 |
* individuelle Türen mit Mittelsteg
Schrankhöhe: 1800 mm
Schutzart IP55 / Tpye 12 / IK10
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| EKDS18124 | 1800 | 1200 | 400 | 1494 | 1094 |
| EKDS18124-316 | 1800 | 1200 | 400 | 1494 | 1094 |
| EKDS18164 | 1800 | 1600 | 400 | 1694 | 1494 |
| EKDS18164-316 | 1800 | 1600 | 400 | 1694 | 1494 |
Schutzart IP66 / Type 4X, 12 / IK 10
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| EKDS18124-4X* | 1800 | 1200 | 400 | 1694 | 1094 |
| EKDS18164-4X* | 1800 | 1600 | 400 | 1694 | 1494 |
* individuelle Türen mit Mittelsteg
Schrankhöhe: 2000 mm
Schutzart IP55 / Tpye 12 / IK10
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| EKDS20124 | 2000 | 1200 | 400 | 1894 | 1094 |
| EKDS20124-316 | 2000 | 1200 | 400 | 1894 | 1094 |
| EKDS20164 | 2000 | 1600 | 400 | 1894 | 1494 |
| EKDS20164-316 | 2000 | 1600 | 400 | 1894 | 1494 |
Schutzart IP66 / Type 4X, 12 / IK 10
|
Artikelnummer |
Höhe |
Breite |
Tiefe |
Montageplatte |
Montageplatte |
| EKDS20124-4X* | 2000 | 1200 | 400 | 1894 | 1094 |
| EKDS20164-4X* | 2000 | 1600 | 400 | 1894 | 1494 |
* individuelle Türen mit Mittelsteg

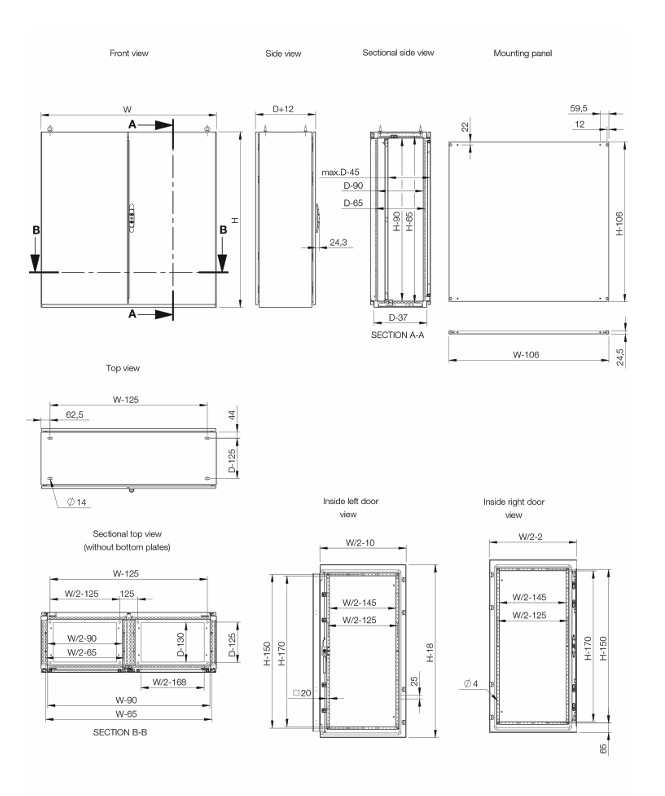

Abmessungen der Schaltschränke Serie EKDS
